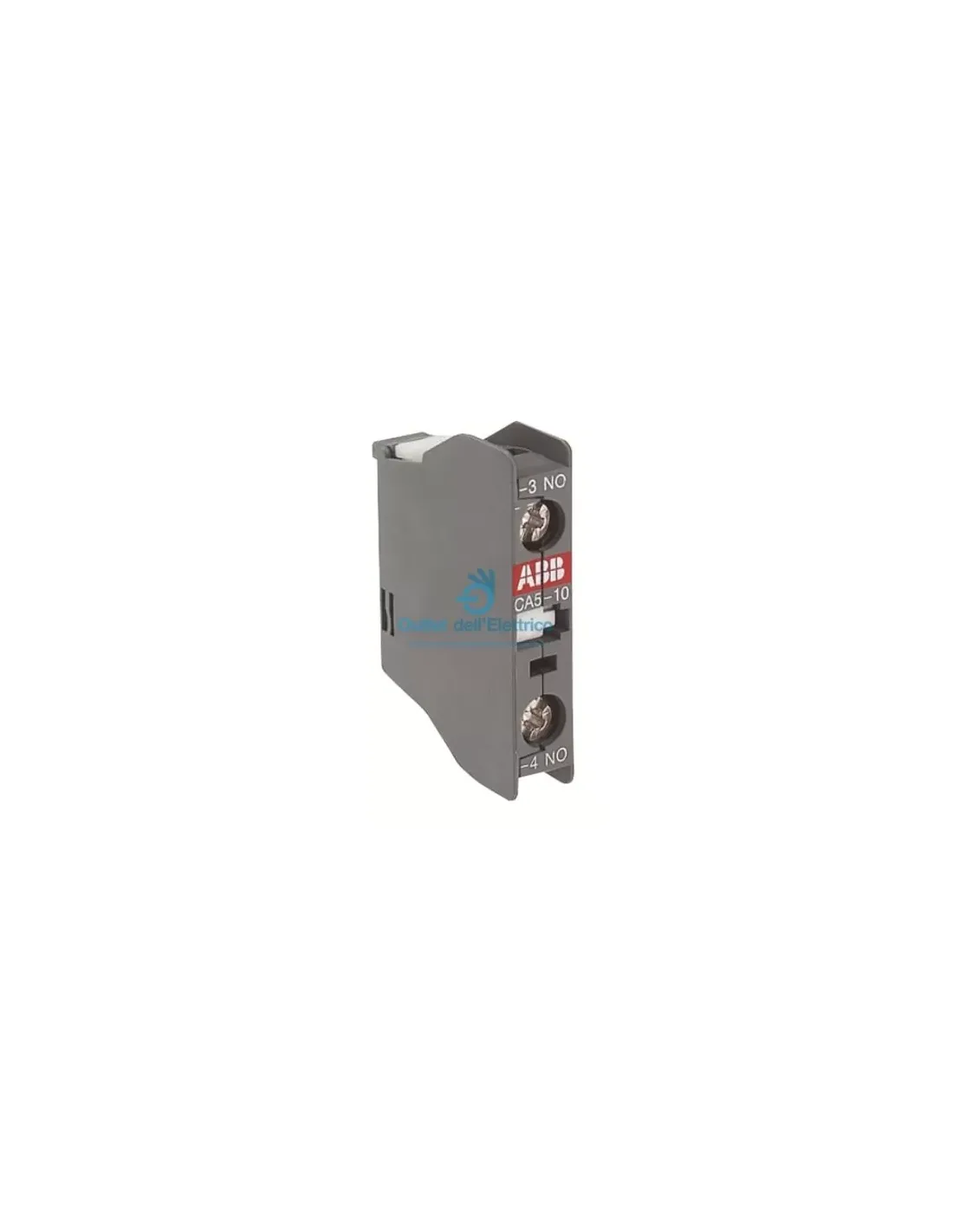

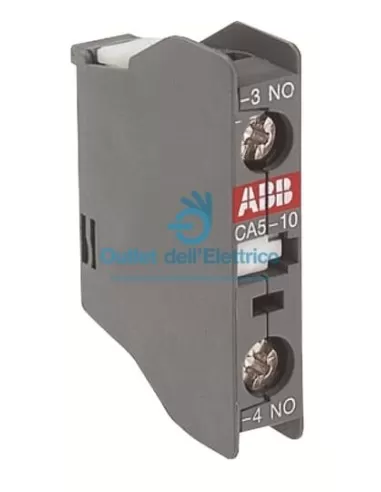

Abb ca 5-10 Hilfskontakt 1na EN 264 6

Der Hilfskontakt ABB CA5-10 ist für den Einsatz mit Schützen bis 100 A konzipiert und wird hauptsächlich mit den Schützen UA16...UA110 und GA/GAE75 verwendet. Hier sind einige seiner wichtigsten Spezifikationen:

• Anzahl der NO-Hilfskontakte (normalerweise offen): 1
• Bemessungsbetriebsspannung des Hilfsstromkreises: 690 V
• Nennfrequenz des Hilfsstromkreises: 50 / 60 Hz
• Bemessungsbetriebsstrom AC-15:
  • 2A bei 500V
  • 2A bei 690V
  • 6A bei 24/127V
  • 4A bei 220/240V
  • 3A bei 380/400V
• Kurzschlussschutzeinrichtungen: Sicherungen Typ gG 10A
• Bemessungskurzzeitstromfestigkeit (Icw):
  • 140 A für 0,1 s
  • 100A für 1s
• Maximale elektrische Schaltfrequenz: 1200 Zyklen pro Stunde
• Bemessungsbetriebsstrom DC-13:
  • Variiert je nach Spannung von 24V bis 250V mit einer Leistung von 60W bis 75W
• Bemessungsisolationsspannung: 690 V gemäß IEC 60947-5-1, 600 V gemäß UL/CSA
• Mechanische Lebensdauer: 10 Millionen Zyklen
• Maximale mechanische Schaltfrequenz: 3600 Zyklen pro Stunde
• Schutzart: IP20 für Hilfsklemmen

Dieser Hilfskontakt entspricht verschiedenen internationalen Vorschriften und Standards und verfügt über mehrere Konformitätszertifikate, die seine Sicherheit und Zuverlässigkeit gewährleisten. Es ist für eine Vielzahl industrieller und gewerblicher Anwendungen konzipiert und bietet eine zuverlässige Lösung zur Steuerung und Überwachung elektrischer Schaltkreise.
