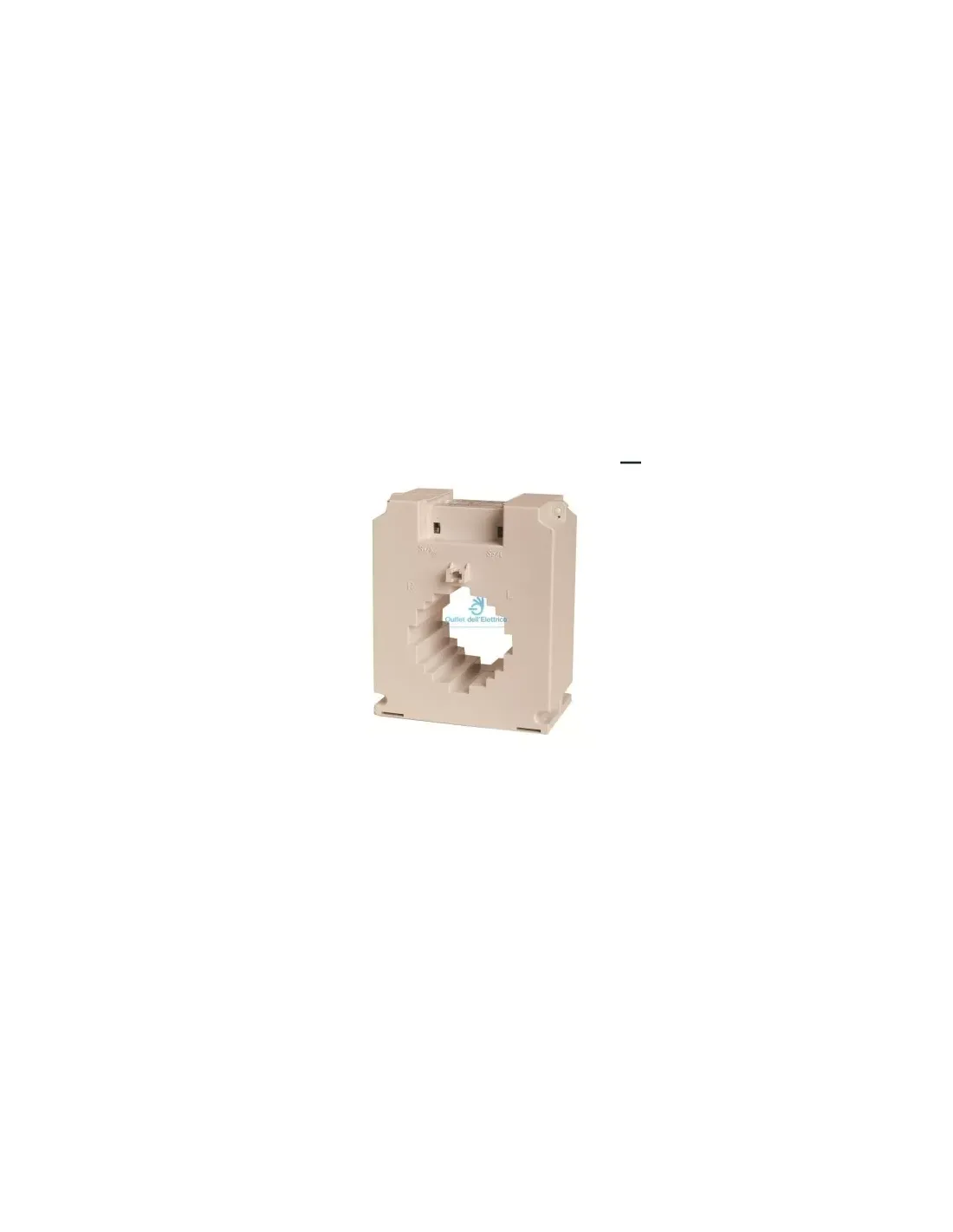

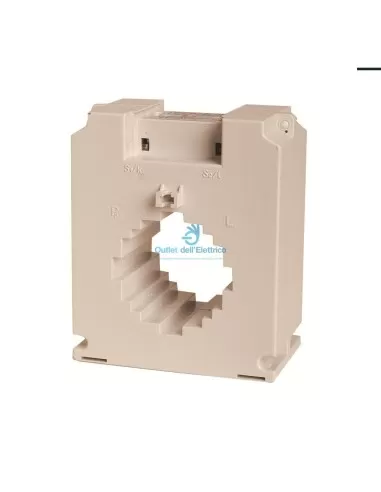

Orbis OB526880 At60 500/5a Stromwandler

Haupteigenschaften:

• Typ: Stabstromwandler/Durchgangskabel
• Sekundäranschlüsse: Messing vernickelt
• Behältermaterial: Selbstverlöschend mit ausgezeichneter mechanischer und thermischer Beständigkeit
• Magnetkern: Kornorientiertes Siliziumeisen
• Primärstrombereich: 40 A bis 250 A
• Sekundärstrombereich: 5A
• Möglichkeit zum Einsetzen in die Primärseite: Kabel oder Stangen in Standardgröße

Technische Eigenschaften:

• Prüfspannung: 3 kV AC (1 Min.)
• Frequenz: 50–60 Hz
• Sicherheitsfaktor: Fs
• Maximale Netzspannung: 720 V
• Nominale thermische Kurzschlussintensität: Hängt von der Stange ab
• Nominale dynamische Intensität: Idin = 2,5 x Ith
• Überlaststrom: 1,2 x Zoll
• Betriebstemperatur: Von -10 °C bis +50 °C
• Installation: Über Halterungen/DIN-Schiene
• Abmessungen der primären Einführung: Stange: 60 mm x 10 mm, Kabel: Durchmesser 51 mm

Normative Anforderungen:

• IEC 185
• UNE EN 60044-1
• IEC 801/1-3.4
• IEC 1010
• EN 50081-82
• VDE 0414
• BS 3938
• DIN 57414

VA-Leistung und -Klassen:

• Klasse 0,5: 15 VA
• Klasse 1: 20 VA
• Klasse 3: 30 VA

Dieser Transformator wurde entwickelt, um ein breites Spektrum an Anforderungen an die Messung elektrischer Ströme zu erfüllen und bietet eine angemessene Leistung und Größe für verschiedene Anwendungen.
