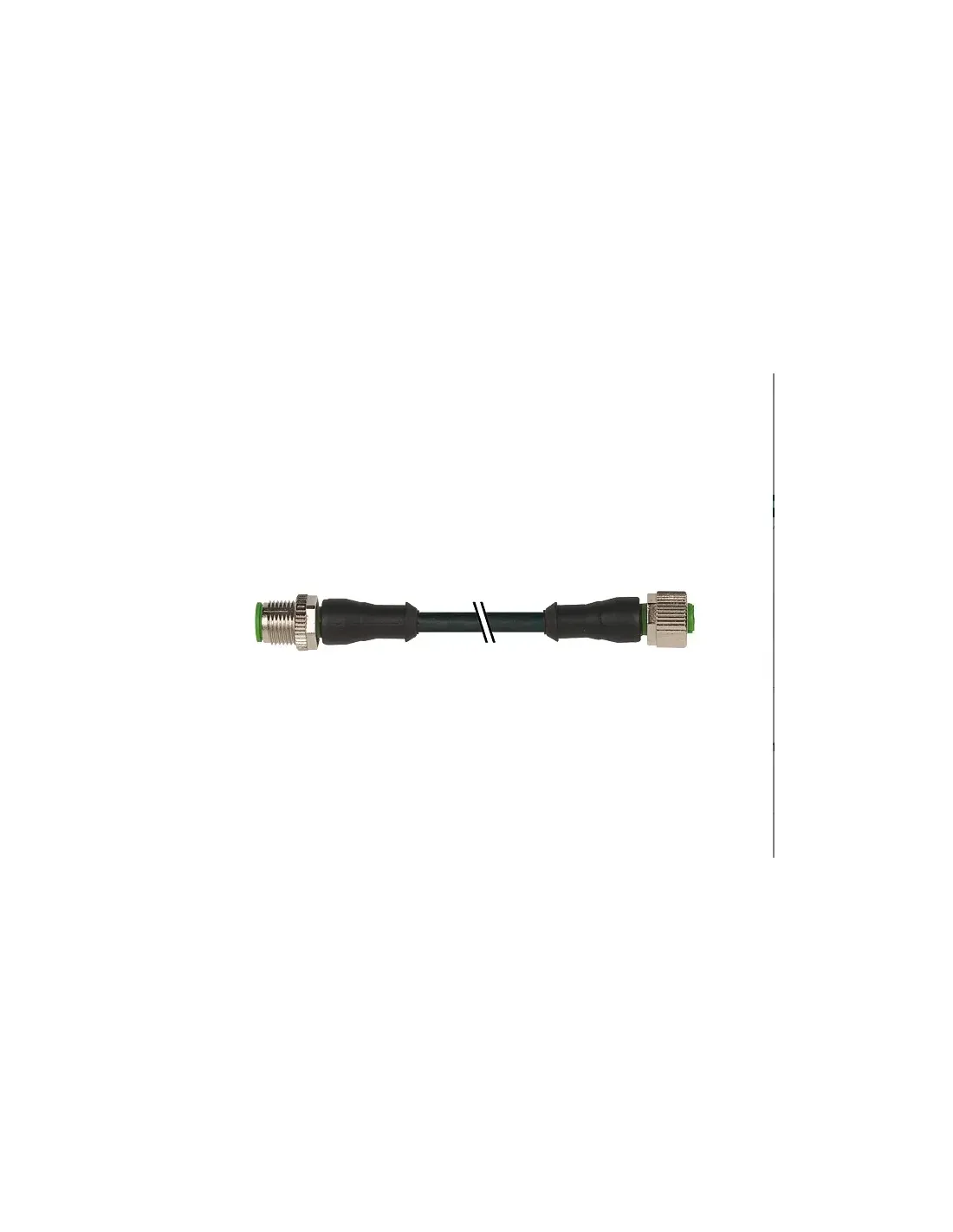

Murr elektronik 7000400216140150 m12 mâle dir // m12

DONNÉES TECHNIQUES Tension de fonctionnement maximale 250 V AC//DC Tension de fonctionnement (listé UL uniquement) max 30 V AC//DC Tension de crête nominale 2,5 kV Courant de fonctionnement par contact max 4 A Groupe de matériaux CEI 60664- 1, catégorie I Codage A- Code Verrouillage du connecteur Filetage (M12×1 mm) couple de serrage 0,6 Nm) autobloquant Presse-étoupe M12 (SW13) Degré de protection IP65, IP66K, IP67 avec connecteur inséré et verrouillé (EN 60529) Matériau du dispositif de verrouillage Zinc moulé sous pression, nickelé mat Matériau PUR convient pour gaine (Ø intérieur) 10 mm DONNÉES GÉNÉRALES Normes DIN EN 61076-2-101 (M12) Degré de pollution 3 Plage de température -25 85 °C, selon la qualité du câble N° DE CÂBLES//diamètre du fil 4× 0 34 mm² Isolation des fils PVC (ma, bi, bl, ne) Matériau (gaine) PVC (UL//CSA) Ø extérieur 5 0 mm ±5% Rayon de courbure (mobile) 10 × Ø extérieur Plage de température (fixe) -30 80 °C Plage de température (mobile) -5 80 °C Identification du câble 614 Type de câble 1 (PVC) Certifications (câble) UL (AWM-Style 2464//1731), CSA Poids du câble [G//m] 40,70 Matériau (câble) Câble en cuivre, exposé Résistance (conducteur) max 60 O//km (20 °C) Ø fil rigide (conducteur) 0 15 mm Structure (conducteur) 19× 0 15 mm (multifilaire classe 5) Diamètre (conducteur ) 4× 0 34 mm² AWG similaire à AWG 22 Matériau (isolation des fils) PVC Propriétés du matériau (isolation des fils) Sans CFC, cadmium, silicone et plomb Dureté Shore (isolation des fils) 45 ±5 D Ø du fil incl. ±5% Couleur//nombre de fils ma, ne, bl, bi Combinaison de fils 4 fils torsadés Blindage non Matériau (gaine) PVC Propriétés du matériau (gaine) Sans CFC, cadmium, silicone et plomb Dureté (revêtement) 85 ±5 A Ø extérieur (revêtement) 5 0 mm ±5% Couleur (revêtement) noir Résistance chimique bonne résistance aux huiles, à l'essence et aux produits chimiques Tension nominale UL 300 V AC Tension d'essai 2000 V AC Charge de courant selon DIN VDE 0298-4 Plage de température ( fixe) -30 80 °C Plage de température (mobile) -5 80 °C rayon de courbure (fixe) 5× Ø extérieur Rayon de courbure (mobile) 10× Ø extérieur Couleur noire
