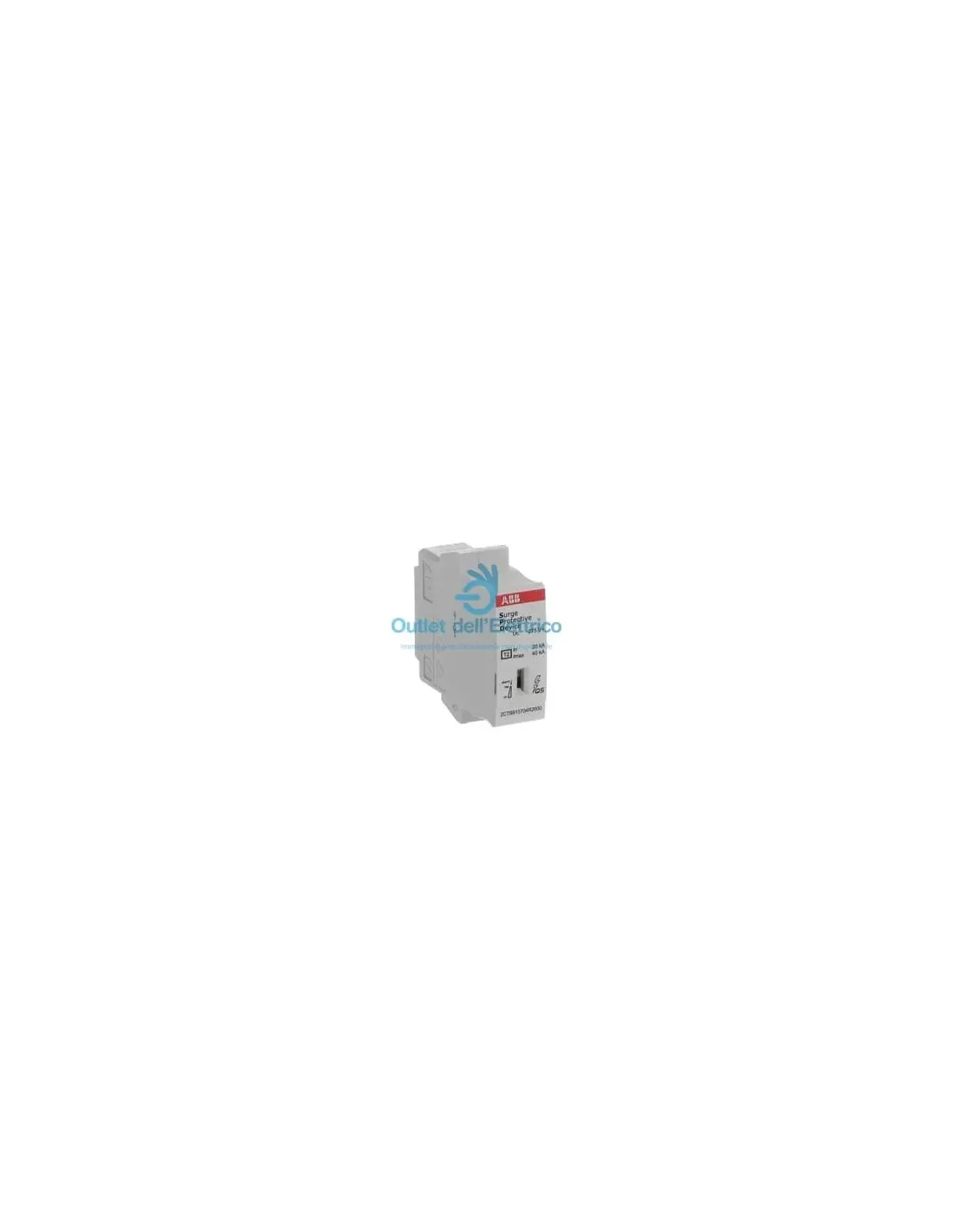

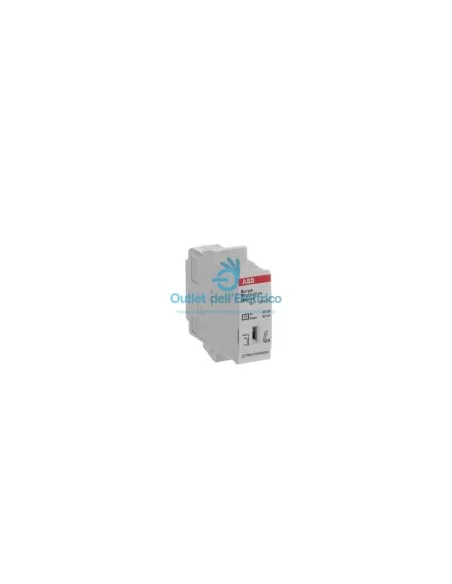

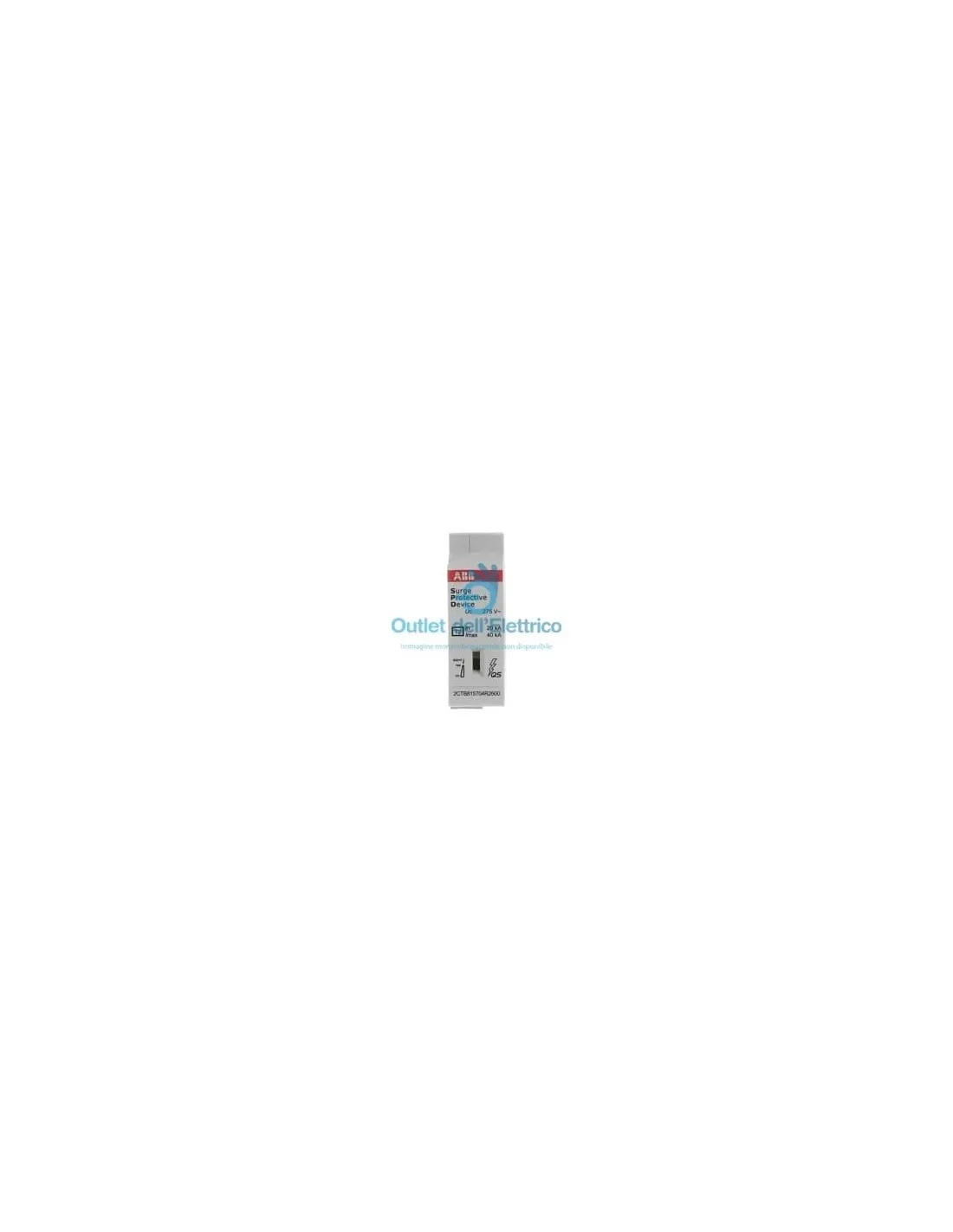

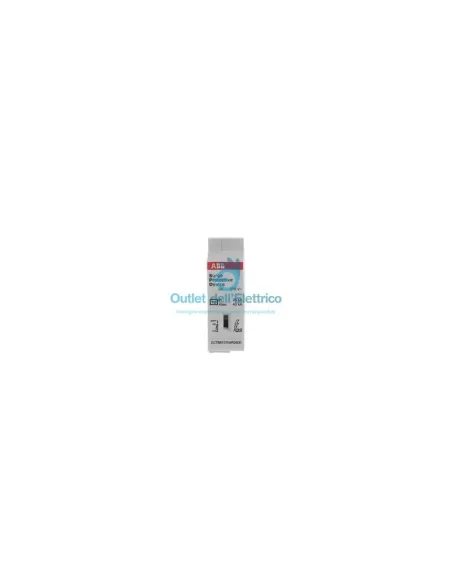

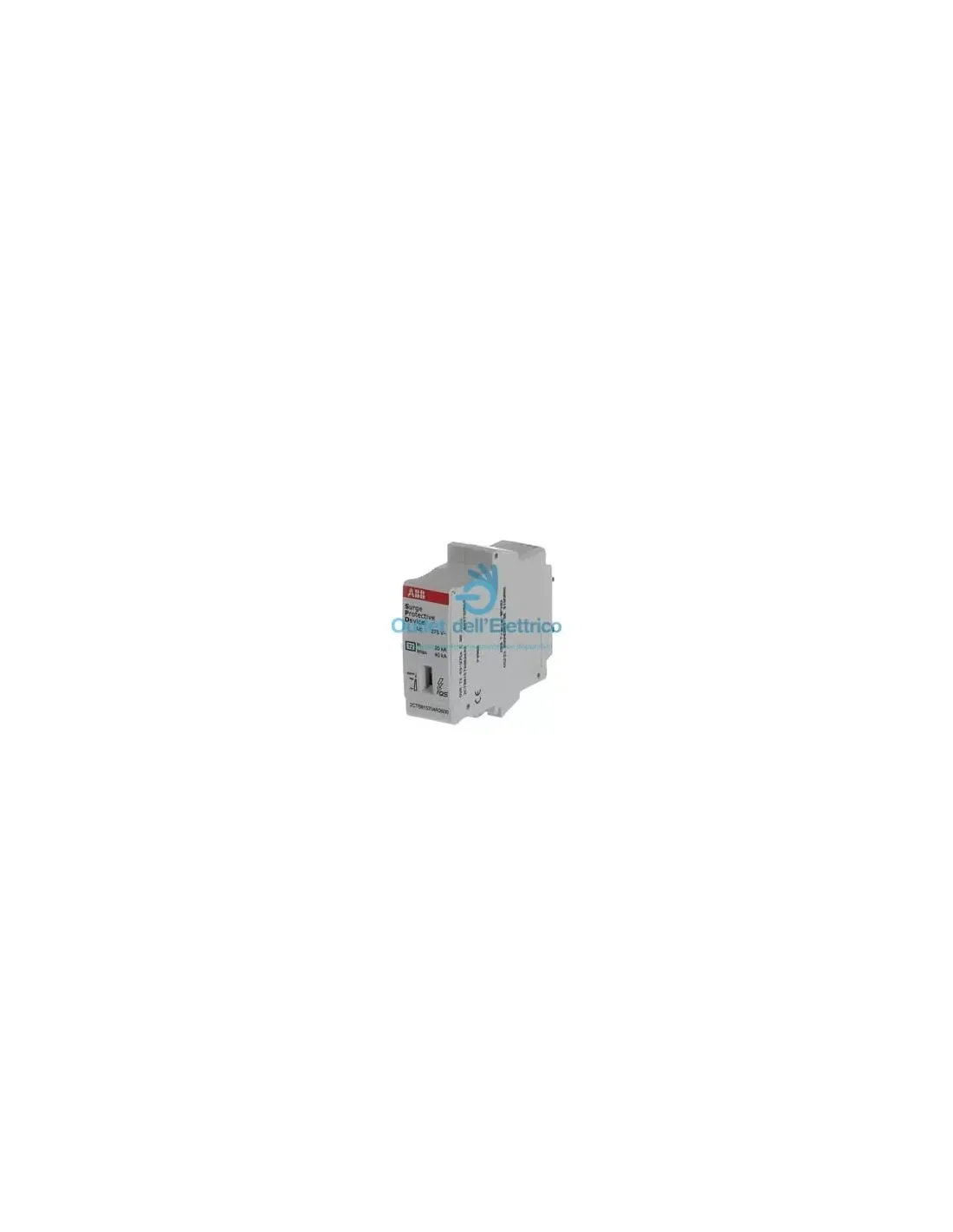

Abb OVR0240275SC Ovr t2 40 275s con cartuccia 40ka qs

• Tipo di sistema di distribuzione di bassa tensione:

  TT
  TN-C
  TN-S

• Idoneo per:

  To protect the systems against the transient overvoltage (lightning)

• Tensione nominale (Ur):

  230 V AC

• Tensione AC nominale del sistema (Uo):

  230 / 400 V

• Tensione nominale DC:

  350 V

• Livello protezione tensione ( Up):

  1.4 kV
  (L-N) 1.4 kV
  (N-PE) 1.4 kV
  (L-PE) 1.4 kV

• Massima tensione continua di funzionamento (Uc):

  (L-PE) 275 V
  (L-L) 275 V
  (L-N) 275 V
  (N-PE) - V

• Valore prova di massima tensione temporanea (UT):

  337 V

• Potere di cortocircuito di servizio nominale (Ics):

  100 kA

• Corrente di scarica:

  Nominale 20 kA
  Massimo 4 kA
  Nominale (8 / 20 µs) 20 kA
  I (max, 8 / 20 µs) 40 kA

• Corrente impulsiva:

  I (imp, 10 / 350 µs) 2 kA

• Tenuta a cortocircuito Icc:

  100 kA

• Perdita di potenza:

  28 mW

• Classe scaricatore:

  II

• Numero di poli:

  1

• Numero di poli protetti:

  1

• Number of Conductors:

  1

• Standard di trasmissione:

  Optic

• Versione:

  Plug-in

• Tipo di montaggio:

  DIN rail (top hat rail) 35 mm

• Tipo prodotto:

  QS

• Opzioni fornite:

  Replacement Cartridge

• Funzione di manutenzione preventiva:

  Sì

• Indicatore di stato:

  Sì

• Taglia fusibile:

  4 modular spacing

Dati ambientali

• Grado di protezione:

  IP20

• Massima altitudine d'esercizio permessa:

  Without Derating 5000

• Dichiarazione RoHS:

  Secondo la Direttiva CE 2011/65/CE

Dimensioni

• Larghezza in numero di intervalli modulari:

  1

• Larghezza prodotto:

  17.6 mm

• Altezza prodotto:

  57 mm

• Profondità prodotto:

  67 mm

• Peso netto prodotto:

  0.075 kg

Informazioni imballo

• Unità imballo livello 1:

  box 1 pezzo (i)

• Larghezza imballo livello 1:

  117 mm

• Altezza imballo livello 1:

  82 mm

• Profondità imballo livello 1:

  25 mm

• Peso lordo imballo livello 1:

  0.085 kg
