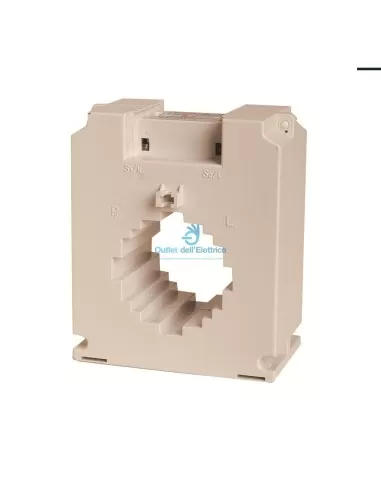

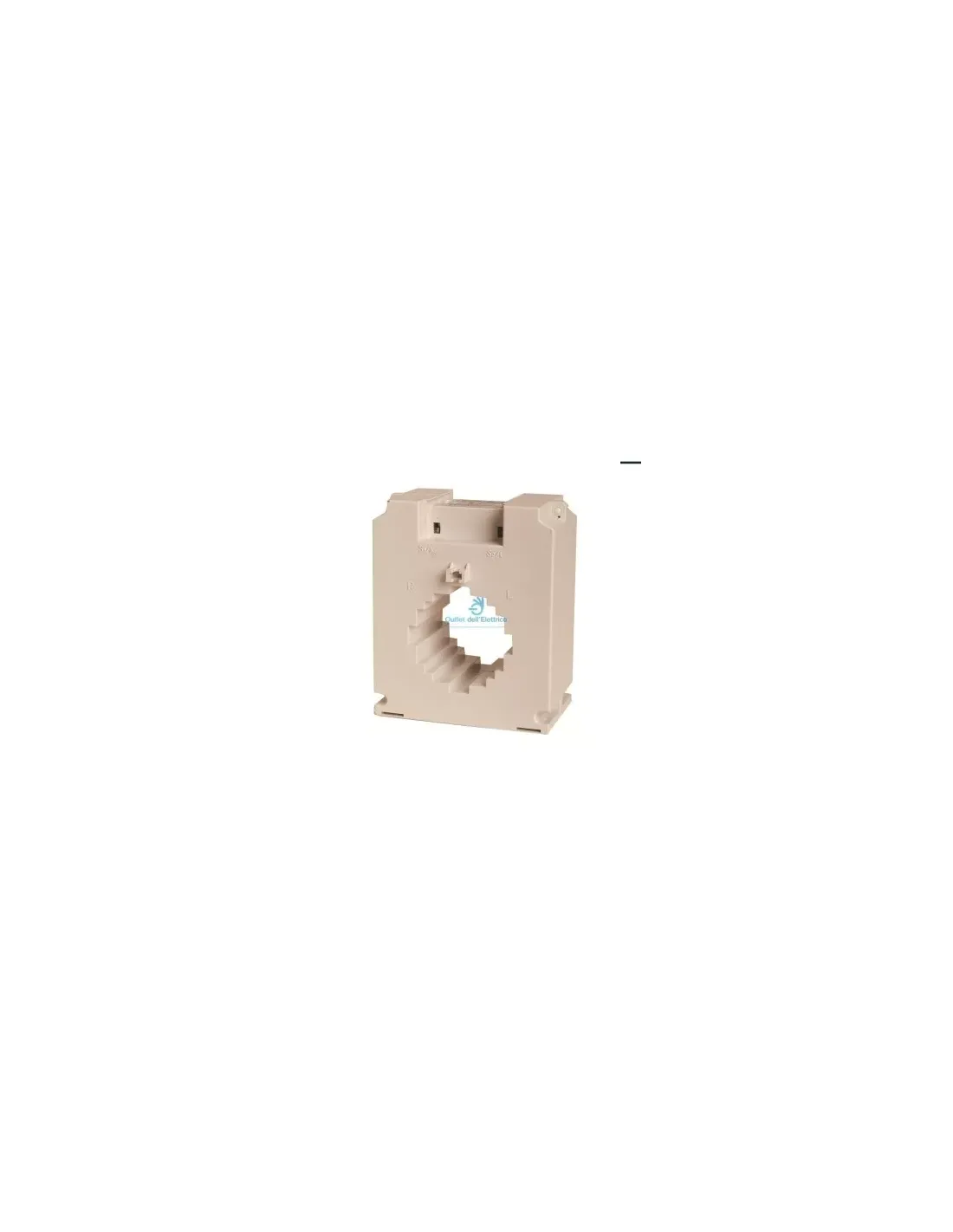

Transformador de corriente Orbis OB526860 At60 400/5a

Estas son las especificaciones del transformador Orbis OB526860 AT60 400/5A:

Principales características:

• Tipo: Transformador de corriente de barra/cable pasante
• Terminales secundarios: Latón niquelado
• Material del envase: Autoextinguible con excelente resistencia mecánica y térmica.
• Núcleo magnético: hierro de silicio de grano orientado
• Rango de corriente primaria: 40A a 250A
• Rango de corriente secundaria: 5A
• Posibilidad de insertar en el primario: Cables o barras de tamaño estándar

Características técnicas:

• Voltaje de prueba: 3 kV CA (1 min)
• Frecuencia: 50-60Hz
• Factor de seguridad: Fs
• Tensión de red máxima: 720 V
• Intensidad térmica nominal de cortocircuito: Depende de la barra
• Intensidad dinámica nominal: Idin = 2,5 x Ith
• Corriente de sobrecarga: 1,2 x pulgadas
• Temperatura de funcionamiento: De -10 °C a +50 °C
• Instalación: Mediante soportes/riel DIN
• Dimensiones del inserto primario: Barra: 60 mm x 10 mm, Cable: Diámetro 51 mm

Potencia y clases de VA:

• Clase 0,5: 15VA
• Clase 1: 20VA
• Clase 3: 30VA

Este transformador está diseñado para satisfacer diversas necesidades de medición de corriente eléctrica, ofreciendo potencia y tamaño adecuados para diferentes aplicaciones.
