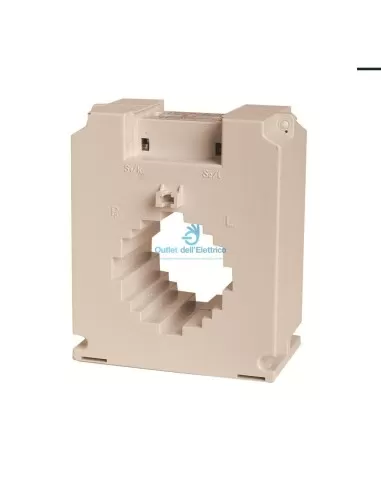

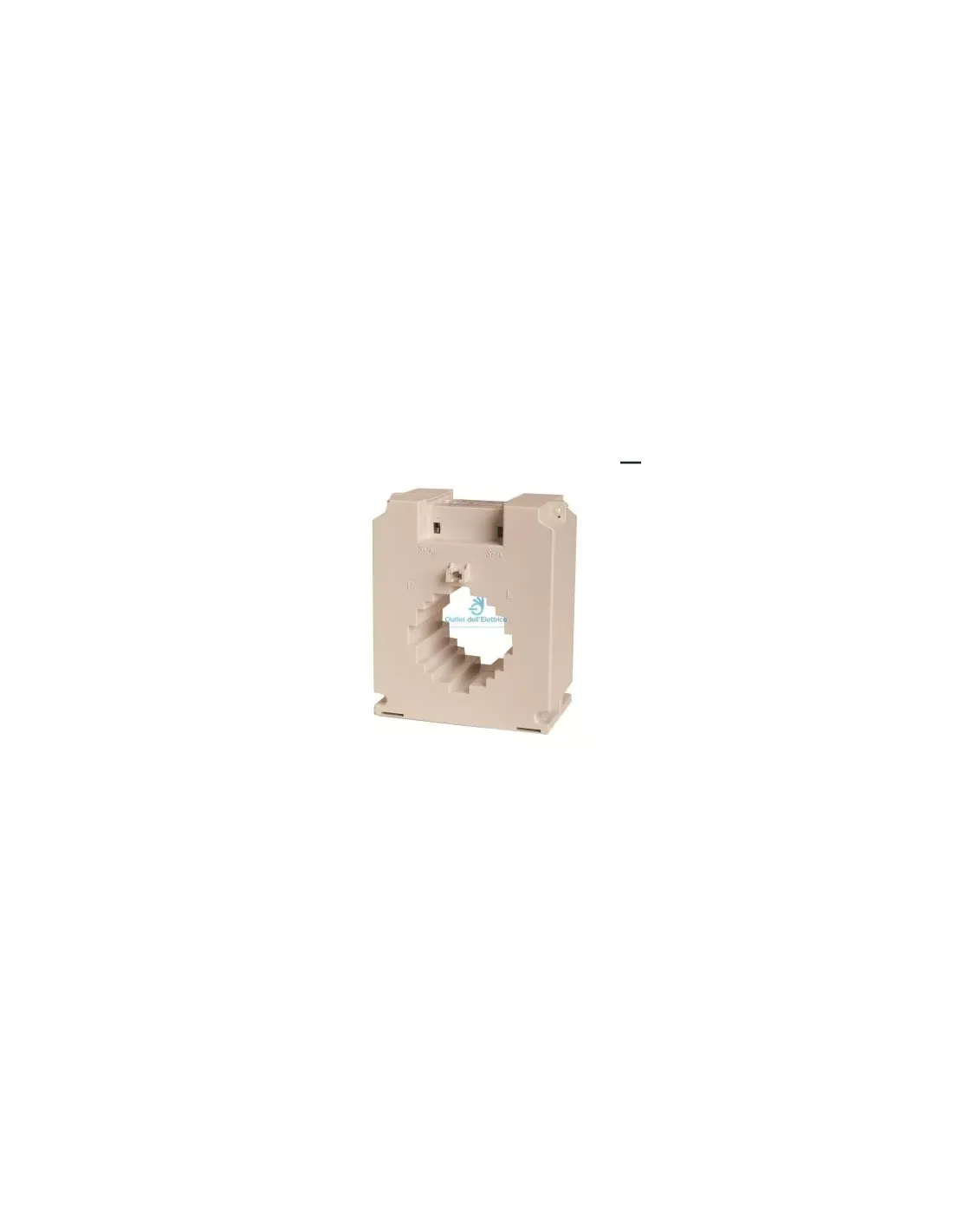

Transformateur de courant Orbis OB526860 At60 400/5a

Voici les spécifications du transformateur Orbis OB526860 AT60 400/5A :

Caractéristiques principales:

• Type : Transformateur de courant à barre/câble traversant
• Bornes secondaires : Laiton nickelé
• Matériau du conteneur : Auto-extinguible avec une excellente résistance mécanique et thermique
• Noyau magnétique : fer de silicium à grains orientés
• Plage de courant primaire : 40 A à 250 A
• Plage de courant secondaire : 5A
• Possibilité d'insertion dans le primaire : Câbles ou barres de taille standard

Caractéristiques techniques:

• Tension d'essai : 3 kV CA (1 min)
• Fréquence : 50-60 Hz
• Facteur de sécurité : Fs
• Tension secteur maximale : 720 V
• Intensité thermique nominale du court-circuit : Dépend de la barre
• Intensité dynamique nominale : Idin = 2,5 x Ith
• Courant de surcharge : 1,2 x In
• Température de fonctionnement : De -10 °C à +50 °C
• Installation : via supports/rail DIN
• Dimensions d'insertion primaire : barre : 60 mm x 10 mm, câble : diamètre 51 mm

Puissance et classes VA :

• Classe 0,5 : 15 VA
• Classe 1 : 20 VA
• Classe 3 : 30 VA

Ce transformateur est conçu pour répondre à divers besoins de mesure de courant électrique, offrant une puissance et une taille adéquates pour différentes applications.
